１２ｍｍモジュールの規格

モジュール寸法

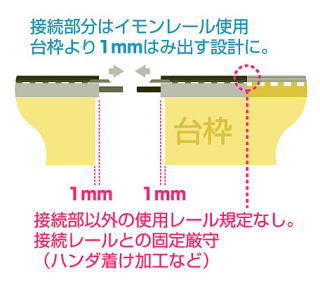

�@レールは接続部分の両端をＩＭＯＮレール（切る
　またはそのまま）にする。台枠より１ｍｍ出す。中
　間部分はフレキでも可。ＩＭＯＮの直線は２８８ｍｍ。
�A台枠寸法は高さ３０×３００ｍｍと長さ２８６ｍｍ
　（一本の場合）＋２８８ｍｍの倍数で長さは自由で
　す。レールの位置は奥から１００ｍｍ。手前から
　２００ｍｍ。
�B給電コードの取り付けは、ＩＭＯＮレール３本分以
　上の長さのモジュールに必ず設置。手前を赤、奥
　を黒とする。

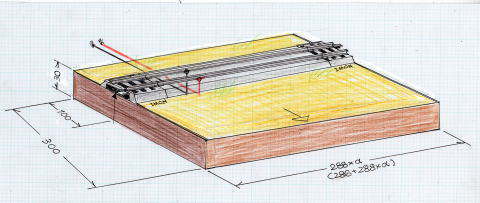

■モジュール寸法例（タテ×横×長さ・ｍｍ）

　　30


　　　１００

　３００
　　　　　　　　　　　　　　　　　　　　　　　　　　　　２８６＋２８８×α　　　　　　　　　　　

●モジュールを作って参加ご希望の方へ

　12mmモジュールの規格は、未だ不確かな部分があります。
特にモジュールの高さが欲しいという要望が多いのです。長さ
規格は変更しませんから、このまま製作してください。高さが変

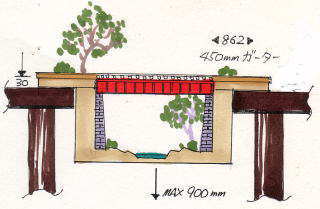

更の場合は脚で対処しましょう。私見ですが、高さがある場合
築堤など、表現のバリエーションが拡がります。反面、モジュー
ルが大きくなりすぎて搬送は車以外、不可能になります。
　　　

　１２ｍｍは思い入れの強さからか、なかなか前にすすめません。私（シェフ）は北海道の炭鉱鉄道を目論んでいるのですが、
皆さんの希望は地方私鉄なんていうのも希望が多いのです。これも軽便モジュール同様に班分けしなければいけないのかも
しれません。

１２ｍｍモジュールは皆さんをまとめるのに私には力量不足で断念いたしました。この規格で個人的に楽しみたいと
思います。詳しくは新しい炭鉱鉄道のページをご覧下さい。セキをクリック
